flytui

flytui


Nombre de messages : 120
Date d'inscription : 17/03/2008

yoke maison Empty
MessageSujet: yoke maison   yoke maison EmptyMar 14 Avr - 21:12

bonsoir à tous,
Ayant tant et si bien d'incorporer le CH yoke dans mon cockpit tout en pensant à plus tard faire une doublecommande,je me suis décicder à me faire un yoke maison.
J'ai tenté plusieurs possibilités,mais celle du rail m'a finalement plus inspiré.
Voici quelques photos de ce projet.
Plus tard, je ferai une double commande en reproduisant exactement la même chose ,puis en connectant les deux modules avec une planche de mdf pour la profondeur ainsi que prolonger la tige filetée et y adapter deux roues et un chaine pour laxe des ailerons.
Il y a plus simple ,moi ,j'ai fais avec le matos que j'avais.
Le Ch yoke est modifié afin d'y adapter les boutons et repeint en blanc,Baron oblige.

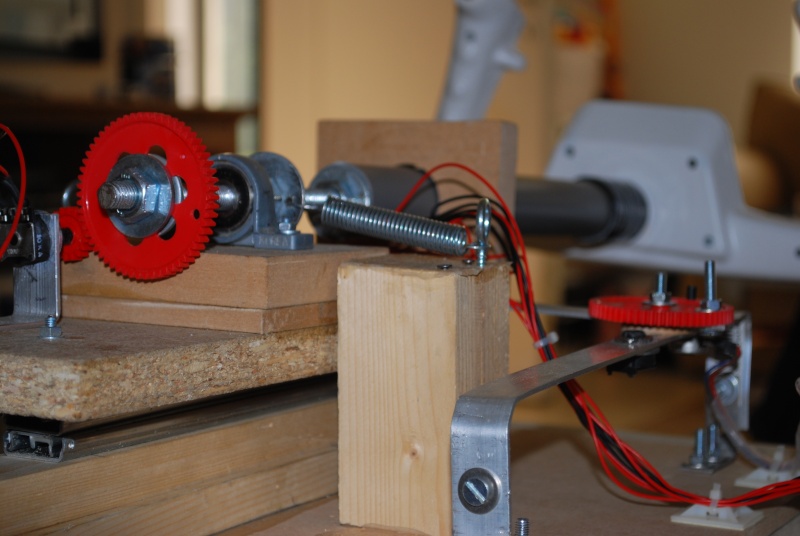

yoke maison Dsc_0210

yoke maison Dsc_0211

yoke maison Dsc_0216

yoke maison Dsc_0214

yoke maison Dsc_0215


Dernière édition par flytui le Mer 15 Avr - 16:11, édité 2 fois
Revenir en haut Aller en bas
P-APOU

P-APOU


Nombre de messages : 106
Date d'inscription : 30/01/2009
Age : 62
Localisation : Rueil Malmaison

yoke maison Empty
MessageSujet: Re: yoke maison   yoke maison EmptyMar 14 Avr - 22:34

Je n'ai vu que 2 photos sur les 5 mais yoke maison 238793 yoke maison 238793 yoke maison 238793

A bientôt

Daniel
Revenir en haut Aller en bas
http://p-apou.cockpit.over-blog.com/
Nonolight
Admin
Nonolight


Nombre de messages : 1099
Date d'inscription : 15/03/2008
Age : 59
Localisation : Région parisienne

yoke maison Empty
MessageSujet: Re: yoke maison   yoke maison EmptyMar 14 Avr - 22:42

C'est terrible, lorsque tu ouvres une image, tu te retrouves avec 4 ou 5 pubs multipliés par le nombre de photos yoke maison 47250
Dommage, j'aurais bien aimer voir tes images de yoke yoke maison 520348

Je te conseil un autre hébergeur d'images tel que servimg par exemple, nous aurons plus de plaisir à voir tes futures photos. yoke maison 867156

A+

Nono
Revenir en haut Aller en bas
http://nonolight.free.fr
flytui

flytui


Nombre de messages : 120
Date d'inscription : 17/03/2008

yoke maison Empty
MessageSujet: Re: yoke maison   yoke maison EmptyMar 14 Avr - 23:21

Oups,en effet,je vais tenter d'arranger çà.
Revenir en haut Aller en bas
Nonolight
Admin
Nonolight


Nombre de messages : 1099
Date d'inscription : 15/03/2008
Age : 59
Localisation : Région parisienne

yoke maison Empty
MessageSujet: Re: yoke maison   yoke maison EmptyMar 14 Avr - 23:29

Dans tous les cas, ton petit bout de choux à l'air de bien l'apprécier ton yoke à en voir l'Avatar !! yoke maison 55877

Nono
Revenir en haut Aller en bas
http://nonolight.free.fr
flytui

flytui


Nombre de messages : 120
Date d'inscription : 17/03/2008

yoke maison Empty
MessageSujet: Re: yoke maison   yoke maison EmptyMar 14 Avr - 23:33

J'ai réediter les url des images,si vous ne les voyez tjrs pas ,faites le moi savoir.
Merci Nono,j'espere que le p'tit bout grandira plus vite que le cockpit n'avance yoke maison 156262
Revenir en haut Aller en bas
P-APOU

P-APOU


Nombre de messages : 106
Date d'inscription : 30/01/2009
Age : 62
Localisation : Rueil Malmaison

yoke maison Empty
MessageSujet: Re: yoke maison   yoke maison EmptyMer 15 Avr - 11:18

Salut flytui,

Pareil, 2 sur 5. yoke maison 11625

Bisou au bout de choux.

A bientôt

Daniel
Revenir en haut Aller en bas
http://p-apou.cockpit.over-blog.com/
flytui

flytui


Nombre de messages : 120
Date d'inscription : 17/03/2008

yoke maison Empty
MessageSujet: Re: yoke maison   yoke maison EmptyMer 15 Avr - 16:13

Ca y est,çà marche,Nono,j'ai suivi ton conseil,j'ai changé d'hebergeur(servimg)
Grand merci.

Daniel,bisou du bout d'chou

Olivier
Revenir en haut Aller en bas
ganlhi

ganlhi


Nombre de messages : 72
Date d'inscription : 25/03/2009
Age : 39
Localisation : Toulouse

yoke maison Empty
MessageSujet: Re: yoke maison   yoke maison EmptyMer 15 Avr - 16:16

Très belle réalisation (et je ne parle pas que du yoke) !

Comment as-tu fait ton panneau pour les instruments ? C'est du bois ? Et les encadrement des jauges sont fait comment ?

Merci
Revenir en haut Aller en bas
http://ganlhi.net
flytui

flytui


Nombre de messages : 120
Date d'inscription : 17/03/2008

yoke maison Empty
MessageSujet: Re: yoke maison   yoke maison EmptyMer 15 Avr - 17:36

Le panneau est en mdf et l'entourage des gauges est réalisée à l'ai de de bord de gobelet en plastique que j'ai découpé et enduit d'un primer PVC avant de les peindre en noir.
J'avais essayer plusieurs autres systemes,mais celui là me donne le plus de satisfaction.

Olivier
Revenir en haut Aller en bas
ganlhi

ganlhi


Nombre de messages : 72
Date d'inscription : 25/03/2009
Age : 39
Localisation : Toulouse

yoke maison Empty
MessageSujet: Re: yoke maison   yoke maison EmptyMer 15 Avr - 17:42

Ah pas mal le coup des gobelets ! yoke maison 55877

Pour le MDF je m'en doutais un peu mais je voulais vérifier. Je pense utiliser également ce matériau.
Revenir en haut Aller en bas
http://ganlhi.net
Nonolight
Admin
Nonolight


Nombre de messages : 1099
Date d'inscription : 15/03/2008
Age : 59
Localisation : Région parisienne

yoke maison Empty
MessageSujet: Re: yoke maison   yoke maison EmptyMer 15 Avr - 18:20

Merveilleux, yoke maison 107

Repeindre le CH-product donne de l'effet.
As-tu une référence à nous donner pour le roulement à bille de ton axe de yoke ?

A+

Nono
Revenir en haut Aller en bas
http://nonolight.free.fr
flytui

flytui


Nombre de messages : 120
Date d'inscription : 17/03/2008

yoke maison Empty
MessageSujet: Re: yoke maison   yoke maison EmptyMer 15 Avr - 23:36

Je n'ai malheureusement pas de référence à donner ,ce sont 2 paliers 10mm que j'avais à la maison,je garde l'autre pour le deuxieme yoke.
Je pense que si j'ai le temps(ds un futur lointain) je recommencerai avec directement des axes en alu 30mm et deux paliers par axe,tout en gardant le systeme de rail qui est tres performant.

Olivier
Revenir en haut Aller en bas
Juan Cordon

Juan Cordon


Nombre de messages : 38
Date d'inscription : 24/03/2008
Localisation : Bruxelles

yoke maison Empty
MessageSujet: Re: yoke maison   yoke maison EmptyVen 17 Avr - 0:48

yoke maison 238793 Olivier, super ton tableau de bord et le truc des gobelets, il fallait y penser, en tous cas , cela donne très bien. Un bisou au boutchou. yoke maison 194629
Revenir en haut Aller en bas
http://www.fd737ng.net/
flytui

flytui


Nombre de messages : 120
Date d'inscription : 17/03/2008

yoke maison Empty
MessageSujet: Re: yoke maison   yoke maison EmptyVen 17 Avr - 6:23

Merci Juan ,mais çà vaut ton coup de la louche yoke maison 107
Revenir en haut Aller en bas
kikicoptere

kikicoptere


Nombre de messages : 265
Date d'inscription : 07/05/2008
Age : 48
Localisation : La Garde

yoke maison Empty
MessageSujet: Re: yoke maison   yoke maison EmptyVen 17 Avr - 17:03

Des gobelets? Y a vraiment des génies ici!!!!

J'aime bien ton système de yoke yoke maison 238793

Kiki
Revenir en haut Aller en bas
http://kikicoptere.over-blog.com/
taz83

taz83


Nombre de messages : 135
Date d'inscription : 20/03/2008
Age : 63
Localisation : sainte maxime

yoke maison Empty
MessageSujet: Re: yoke maison   yoke maison EmptyVen 17 Avr - 20:13

Oui alex des gobelets mais pas pour y mettre du rhum yoke maison 679951 yoke maison 679951 yoke maison 679951
Revenir en haut Aller en bas
kikicoptere

kikicoptere


Nombre de messages : 265
Date d'inscription : 07/05/2008
Age : 48
Localisation : La Garde

yoke maison Empty
MessageSujet: Re: yoke maison   yoke maison EmptySam 18 Avr - 0:36

Eh vous vous êtes passés le mot avec la mrine ou quoi pour dire que je bois du rhum!!!!!!!!! yoke maison 679951 yoke maison 679951 yoke maison 679951

Kiki
Revenir en haut Aller en bas
http://kikicoptere.over-blog.com/
boutondair

boutondair


Nombre de messages : 413
Date d'inscription : 17/03/2008
Age : 54
Localisation : Matha - Charente Maritime

yoke maison Empty
MessageSujet: Re: yoke maison   yoke maison EmptyLun 20 Avr - 11:40

Olivier, superbe ton idée de gobelets je pense me diriger vers cette solution

yoke maison 238793 yoke maison 494143 , David
Revenir en haut Aller en bas
stevelep

stevelep


Nombre de messages : 512
Date d'inscription : 16/03/2008
Age : 49
Localisation : Neuchâtel LSGN, Suisse

yoke maison Empty
MessageSujet: Re: yoke maison   yoke maison EmptyLun 20 Avr - 21:58

Je vous enjoint à continuer cette discussion sur notre nouveau forum:

www.aircockpit.com


le modérateur
Revenir en haut Aller en bas
