 [tutoriel] Réaliser simplement son double encodeur

Aller en bas
Aller à la page : Précédent  1, 2
AuteurMessage
Alain

avatar

Nombre de messages : 169
Date d'inscription : 16/03/2008
Localisation : Quebec Canada

MessageSujet: Re: [tutoriel] Réaliser simplement son double encodeur   Jeu 20 Mar - 20:43

J'en ai les meninges épuisés :drunken:
je reviens à ma solution préférée.... tu nous en fabrique chacun un... génial, non? :face:
Bon, ok, on va attendre les photos!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.sim-737ng.com/
Kelt760



Nombre de messages : 285
Date d'inscription : 15/03/2008
Localisation : Saclay

MessageSujet: Tuto pour fabriquer un encodeur double   Sam 5 Avr - 12:10

Et un nouveau tuto sur notre site ( www.simubaron.new.fr ), toujours dû à l'ingéniosité de Pierre01 : cette fois c'est du pas-à-pas pour fabriquer les encodeurs doubles de nos chères radios. A vos perceuses !

Il y a aussi du nouveau dans la page programmation, que je vais annoncer dans la rubrique adéquate.

Quel boulot, un 'pit :geek:

_________________
www.simubaron.fr (attention adresse modifiée), le site des 2 Pierre. Venez nous voir !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.simubaron.new.fr
Papa Charlie

avatar

Nombre de messages : 528
Date d'inscription : 16/03/2008
Age : 49
Localisation : Haute-Savoie

MessageSujet: Re: [tutoriel] Réaliser simplement son double encodeur   Dim 9 Nov - 17:44

YES !!!
J'ai enfin réussi à fabriquer un double encodeur concentrique avec bouton poussoir intégré à base de deux encodeurs de type Gray CTS288.
J'avais lu un peu partout que ce n'était pas possible, alors je l'ai fait !

Pour l'instant ce n'est qu'un prototype, les axes ne sont pas parfaitement alignés mais ça fonctionne.
Voici quelques photos. Les détails suivront...




Philippe
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.everyoneweb.fr/papacharlie/
Nonolight
Admin
avatar

Nombre de messages : 1099
Date d'inscription : 15/03/2008
Age : 53
Localisation : Région parisienne

MessageSujet: Re: [tutoriel] Réaliser simplement son double encodeur   Dim 9 Nov - 18:07

Belle bête, donne nous plus de détails !

Nono

_________________
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://nonolight.free.fr
steph737

avatar

Nombre de messages : 725
Date d'inscription : 15/03/2008
Localisation : Antananarivo

MessageSujet: Re: [tutoriel] Réaliser simplement son double encodeur   Dim 9 Nov - 21:17

Bien joué, mais la difficulté est effectivement de percer au centre dans le laiton qui se laisse pas trop faire.

_________________

S 18°55'25.12" E 47°31'20.38"
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://steph737.blogspot.com
Papa Charlie

avatar

Nombre de messages : 528
Date d'inscription : 16/03/2008
Age : 49
Localisation : Haute-Savoie

MessageSujet: Re: [tutoriel] Réaliser simplement son double encodeur   Dim 9 Nov - 21:30

Je n'ai percé que le 2e encodeur pour y "coincer" le petit axe (diamètre 2,5 mm), sur un centimètre environ.
L'axe du premier n'a pas été percé, mais remplacé par un tube laiton (diamètre extérieur : 4mm, diamètre intérieur : 3mm).
Je mettrais plus de photos dès que possible.
Philippe
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.everyoneweb.fr/papacharlie/
Papa Charlie

avatar

Nombre de messages : 528
Date d'inscription : 16/03/2008
Age : 49
Localisation : Haute-Savoie

MessageSujet: Re: [tutoriel] Réaliser simplement son double encodeur   Ven 21 Nov - 11:34

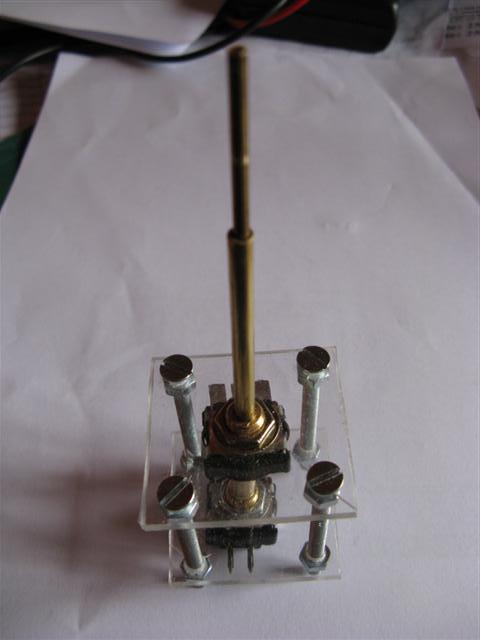

Voici quelques photos de mon montage :
