 Le plus petit encodeur du monde et gratuit en plus

Aller en bas
AuteurMessage
tabar57

avatar

Nombre de messages : 125
Date d'inscription : 17/03/2008
Age : 61
Localisation : Doncourt les conflans Meurthe et moselle

MessageSujet: Le plus petit encodeur du monde et gratuit en plus   Lun 11 Aoû - 12:50

L'idée me trottait dans la tête depuis quelques temps...
Je suis informaticien et manipule un petit mulot tous les jours, avez vous remarqué que sur le dos de cet animal et notamment pour les souris IBM, il y a une molette.
J'en ai demonté une et j'ai trouvé un petit encodeur, trop tentant, je l'ai dessoudé, fais de la micro chirurgie et micro soudure, testé et çà marche.
Je n'ai pas eu le temps de régler l'accélération, à voir.
En tous pour intégrer derrière un tableau de bord, çà pourrait régler quelques soucis, il fait à peine 4 mm

Voilà, je ne sais pas si quelqu'un a déjà eu l'idée
Si quelqu'un arrive à en tirer parti pour en faire un double encodeur

A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://tabar57.blog4ever.com
icare11

avatar

Nombre de messages : 133
Date d'inscription : 17/03/2008
Age : 75
Localisation : 11800 Trèbes

MessageSujet: Re: Le plus petit encodeur du monde et gratuit en plus   Lun 11 Aoû - 16:50

Merci pour l'idée Tabar57, je vais tenter l'expérience.

JC
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Papa Charlie

avatar

Nombre de messages : 528
Date d'inscription : 16/03/2008
Age : 49
Localisation : Haute-Savoie

MessageSujet: Re: Le plus petit encodeur du monde et gratuit en plus   Lun 11 Aoû - 17:19

Moi aussi ! Merci. Cela peut être intéressant pour les intégrer dans un cache devant des écrans.
Philippe
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.everyoneweb.fr/papacharlie/
F-DEUZ



Nombre de messages : 208
Date d'inscription : 21/03/2008
Age : 60
Localisation : MANOSQUE

MessageSujet: Re: Le plus petit encodeur du monde et gratuit en plus   Lun 11 Aoû - 20:29

Salut,
Superbe comme idée, merci.

A+ - Denis
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://f-deuz.neuf.fr
steph737

avatar

Nombre de messages : 725
Date d'inscription : 15/03/2008
Localisation : Antananarivo

MessageSujet: Re: Le plus petit encodeur du monde et gratuit en plus   Dim 1 Fév - 8:02

J'ai démonté une souris , effectivement l'encodeur présent est très petit ! La perspective d'intégration dans un support de MIP peu épais est très tentante.

Malheureusement dans mon cas, ce n'est pas un GRAY 4 détentes / cycle, j'ai d'ailleurs du mal à analyser les cycles.

Tu as vérifié sur le tien ?

_________________

S 18°55'25.12" E 47°31'20.38"
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://steph737.blogspot.com
algue14

avatar

Nombre de messages : 85
Date d'inscription : 02/08/2008

MessageSujet: Re: Le plus petit encodeur du monde et gratuit en plus   Dim 1 Fév - 14:15

Bonjour

peut-être qu'en essayant avec ça:

http://www.leobodnar.com/products/BU0836X/

il dit qu'il supporte jusqu'à 16 encodeurs de n'importe quel type (Support for up to 16 rotary encoders
A pair of digital inputs can be connected to rotary encoder. All main types supported (1, 2 and 4 pulses per detent) )
et il peut servir à plein d'autres choses.

Salut
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
steph737

avatar

Nombre de messages : 725
Date d'inscription : 15/03/2008
Localisation : Antananarivo

MessageSujet: Re: Le plus petit encodeur du monde et gratuit en plus   Dim 1 Fév - 15:08

Oui mais on les récupère où après les signaux des encodeurs ? Pas trouvé sur le forum ni sur le site....

Cette carte a l'air bien mais c'est plutôt une carte style joystick générique d'ailleurs apparement pas de pilotes spécifiques ni de logiciel avec, sauf l'utilitaire des encodeurs qui sert à choisir le type.

Comprend pas ....

_________________

S 18°55'25.12" E 47°31'20.38"
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://steph737.blogspot.com
algue14

avatar

Nombre de messages : 85
Date d'inscription : 02/08/2008

MessageSujet: Re: Le plus petit encodeur du monde et gratuit en plus   Lun 2 Fév - 1:28

Ben je ne sais pas, je n'ai pas cette carte ,mais j'ai donné l'info parce que je sais qu'elle existe.
en bas de la page du lien que j'ai donné il y a :
Download encoder configuration software for Windows.

on récupère un petit soft de configuration des encodeurs, bien sûr je n'ai pas pu essayer et je ne peut pas en dire plus.

Je m'intéresse à cette carte car elle me semble idéale pour faire fonctionner OGS ( efis et pa ) sur un pc déporté,

32 truly independent digital inputs for buttons and switches
No matrix, no diodes, no daisy-chaining. And yes, each input has its own two terminals (GND can be shared between inputs if necessary.)


Je crois que les produits de léo bodnar sont réputé pour leurs qualités et l'homme semble très sympa et prêt à apporter de l'aide.
( petit mail très sympa reçu après une commande de bu0836)

ça vaut peut-etre le coup de lui poser la question si c'est réellement intéressant d'utiliser des encodeur de mulot

A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
steph737

avatar

Nombre de messages : 725
Date d'inscription : 15/03/2008
Localisation : Antananarivo

MessageSujet: Re: Le plus petit encodeur du monde et gratuit en plus   Lun 2 Fév - 10:46

Oui le configurateur des encoders sert uniquement à régler le type d'encoder utilisé et une espèce d'accélération. On le trouve aussi ICI avec plus d'explication (c'est pas la même carte mais pas loin ). Donc le driver converti l'encoder en deux boutons de joystick, c'est pas pratique du tout.

J'ai re-désossé quelques souris de plus, toujours le même encodeur , un 2 bits GRAY avec 2 détentes par cycle je pense (pour être sur faudrait souder 2 leds et pas trembler quand on tourne... )

A --- 0--1--1--0--0--1--1--0--0--1--1
B --- 0--0--1--1--0--0--1--1--0--0--1
I------x------x------x------x------x------x ( positions stables )

Faudrait voir si les cartes ENCODER de opencockpit peuvent les gérer (pas trouvé la doc sur les cartes encodeurs) ou suggérer à Opencockpit d'améliorer la master de ce côté là, finalement la plupart des encodeurs du marchés sont inutilisables c'est dommage ! ( mais pour la master à mon avis c'est rapé, une modif dans le code du micro contrôleur ne sera pas suffisant, c'est trop rapide comme signal ).

L'es où, Tabar57 ? ( au fait toujours envie de venir dans le coin, va surement y avoir des promos sur les billets )


( à voir également sur le site signalé au début de ce post, des "faux" go-flight où l'on constate qu'à l'intérieur pour chaque interrupteur il y a un gros condo, ça en général c'est pour transformer des inters en "faux" poussoirs )

_________________

S 18°55'25.12" E 47°31'20.38"
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://steph737.blogspot.com
tabar57

avatar

Nombre de messages : 125
Date d'inscription : 17/03/2008
Age : 61
Localisation : Doncourt les conflans Meurthe et moselle

MessageSujet: Salut tout le monde,   Lun 2 Fév - 13:22

Suis pas perdu Steph ....juste un peu moins de temps en ce moment, il arrive que mon métier me prenne un peu
Je vois que mon idée remplie quelques lignes, je crois que j'ai été trop vite après mes premiers essais, effectivement çà marche sur deux pattes ce truc là, on verra çà plus tard.
Je suis en train de terminer les boitiers comm et nav qui ressemble très fort aux originaux, avec bascule fréq stby et active, j'en ai un peu baver pour intégrer tout çà devant l'écran mais c'est fait et çà marche.
Je mets des photos des différents stades dès que je peux sur mon blog.

A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://tabar57.blog4ever.com
Nonolight
Admin
avatar

Nombre de messages : 1099
Date d'inscription : 15/03/2008
Age : 53
Localisation : Région parisienne

MessageSujet: Re: Le plus petit encodeur du monde et gratuit en plus   Lun 2 Fév - 15:04

Citation :
Je suis en train de terminer les boitiers comm et nav qui ressemble très fort aux originaux, avec bascule fréq stby et active, j'en ai un peu baver pour intégrer tout çà devant l'écran mais c'est fait et çà marche.
Je mets des photos des différents stades dès que je peux sur mon blog.

Génial

Nono

_________________
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://nonolight.free.fr
steph737

avatar

Nombre de messages : 725
Date d'inscription : 15/03/2008
Localisation : Antananarivo

MessageSujet: Re: Le plus petit encodeur du monde et gratuit en plus   Mar 3 Fév - 1:08

Bon c'est testé, c'est bien des gray codes 2 détentes par cycles et surtout ça marche presque bien !

( en fait c'est comme un encodeur CTS que l'on tournerait 2 fois plus vite, et à chaque détente il envoie 2 fois 1 ou -1 donc il suffit d'appliquer un coefficient correcteur )

Par contre c'est un peu limite côté fiabilité, de temps en temps il me sort un 2 ( avec accélération à 1 ) donc ça veut dire que les impulsions sont un peu trop rapprochées quand même.

Pour un réglage peu fréquent ( VOR, Kollsmann, ... ) je crois que ça peut aller, je leur confierais pas les radios.

Tabar je t'attend pour un Ti'punch, tu viens de réduire l'épaisseur de mon MIP par deux ! ( bah deux Ti'punch donc ! )

Pour ceux qui voudrait tester, le point commun n'est pas au centre sur le mien, donc si ça fonctionne pas du premier coup, faut pas s'affoler.

Me reste plus qu'à sortir les pièges à souris pour en attraper d'autres ( c'est dommage qu'il n'y a pas d'encodeurs dans les cafards, ça j'en ai pas mal... )



Là on voit bien tout l'intérêt : 6 mm d'épaisseur totale

_________________

S 18°55'25.12" E 47°31'20.38"
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://steph737.blogspot.com
g'déon

avatar

Nombre de messages : 161
Date d'inscription : 21/01/2009
Age : 45
Localisation : lacanau-ocean

MessageSujet: Re: Le plus petit encodeur du monde et gratuit en plus   Mar 3 Fév - 13:36

Sur mon premier cockpit (un cesna à l'époque), nous avions utilisé cette tecnique pour la molette de trim, l'axe monté sur un tube de laiton creux et gaver de petit plomb pour avoir de l'inertie ensuite un engrenage fixé sur l'axe avec une barette dessus pour retrouver le clic ( comme le coup de la baguette sur les rayons d'une roue de vélo pour faire croire à une mobylette) de la molette ensuite direct sur la roue de trim et pour avoir un effet variable de resistance nous avions mit un support et un presse étoupe sur l'axe, on en avait chier pour mettre ça au point mais sa marché...
Mais nous rencontrions parfois quelque soucis de pas et c'était plutot fragile dans l'ensemble....
Et nous avions aussi "hacqué" un clavier pour avoir une carte usb, une vrais galère pour retrouvé à partir de la carte du clavier et 2 séries de dominos touts les entrés du clavier par contact, mais quel résultat pour l'époque, tous les inters était actif via fsuipc ( bien sur avant d'éteindre la machine il fallait tout remettre à zero, si non bonjour la pagaille au prochain lancement de fs...)
Je vais éssayer de retrouver mon pote qui gardé je crois quelques photos le simu lui étant décédé sans souffrance lors d'un déménagement .
Je serais bien incapable aujourd'hui de refaire se système maisq à l'époque il était à moindre cout et fonctionnait plutot bein ...
g'déon
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tabar57

avatar

Nombre de messages : 125
Date d'inscription : 17/03/2008
Age : 61
Localisation : Doncourt les conflans Meurthe et moselle

MessageSujet: ben c'était pas pour rien alors...   Mar 3 Fév - 17:00

Salut à tous,

Je suis heureux d'avoir contribué à la diminution de l'épaisseur des tableaux, c'est vrai que c'est un souci majeur.
Après avoir trouvé la soluce de défonce pour intégrer un décodeur débarrassé de son inter, nous voilà avec un bout de mulot.
Merci pour tes recherches complémentaire Steph. Je crois que je vais utiliser cela pour la face avant du gps que je démarrerai prochainement.
Quant au T punch l'idée n'est pas aborté, mais je crois que çà va être dur à caser cette année, l'important étant que çà se fasse.

A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://tabar57.blog4ever.com
steph737

avatar

Nombre de messages : 725
Date d'inscription : 15/03/2008
Localisation : Antananarivo

MessageSujet: Re: Le plus petit encodeur du monde et gratuit en plus   Mar 3 Fév - 17:25

tabar57 a écrit:
Je crois que je vais utiliser cela pour la face avant du gps que je démarrerai prochainement.

Le GPS a des encodeurs doubles.... mais là avec ceux là pas question, c'est de la nano technologie presque !

Et faire des essais avant , comme je l'ai précisé, ce n'est peut être pas fiable à 100 % et les boutons rotatifs sont fortement sollicités sur le GPS ( en plus pour passer d'une ligne à l'autre ou d'une lettre à l'autre donc il ne s'agit pas de sauter des crans trop souvent ! )

C'est aussi à mon programme, donc on va avoir les mêmes soucis ! ( mais on peut se permettre de prendre plus d'épaisseur au niveau du boitier et essayer d'y loger un double encoder "NONO" )

Concernant les encodeurs j'ai posté sur le forum d'opencockpit, on va bien voir. Il y avait eu un topic sur le sujet sur leur FORUM disant que les encodeurs EC11EBB24C03 de ALPS ( chez simparts.de ) ne fonctionnait pas bien avec la carte encoder II. Il y a peut être moyen de les décider à regarder ce problème.

_________________

S 18°55'25.12" E 47°31'20.38"
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://steph737.blogspot.com
tabar57

avatar

Nombre de messages : 125
Date d'inscription : 17/03/2008
Age : 61
Localisation : Doncourt les conflans Meurthe et moselle

MessageSujet: tableau de variables   Mer 4 Fév - 14:58

Tant que tu y es Steph, et parce que je ne maitrise pas du tout l'espagnol, pourrais tu évoquer le problème suivant.
Comme tu as pu lire j'ai réalisé un boitier comm digne de ce nom ou presque, à savoir passage freq stby à active par un inter mom comme sur le vrai.
J'aimerai bien poursuivre avec la possibilité de pouvoir mémoriser des fréquences et les afficher en déroulant dans la partie stbye par appui vers le bas de cet inter.
Mais à mon avis (réflexe d'informaticien), il faudrait pouvoir déclarer un tableau de variables avec sioc.
Je tente ma chance, je pense que ce sera pas de la tarte mais je crois que serait vachement utile pour d'autres.
Si des fois tu as la possibilité de leur parler de çà, merci d'avance.
Je crois bien qu'il va y avoir pas mal de post suite à ce message.
A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://tabar57.blog4ever.com
steph737

avatar

Nombre de messages : 725
Date d'inscription : 15/03/2008
Localisation : Antananarivo

MessageSujet: Re: Le plus petit encodeur du monde et gratuit en plus   Ven 6 Fév - 14:38

Je continue les essais sur l'encodeur. De temps en temps, il me sort un 2 ou -2 donc j'ai écrit un petit programme de correction. Pas d'accélération possible non plus, sinon le réglage devient très difficile.


_________________

S 18°55'25.12" E 47°31'20.38"
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://steph737.blogspot.com
qitof



Nombre de messages : 8
Date d'inscription : 12/03/2009
Age : 47
Localisation : Lille

MessageSujet: Re: Le plus petit encodeur du monde et gratuit en plus   Mar 17 Mar - 21:18

Bonjour,

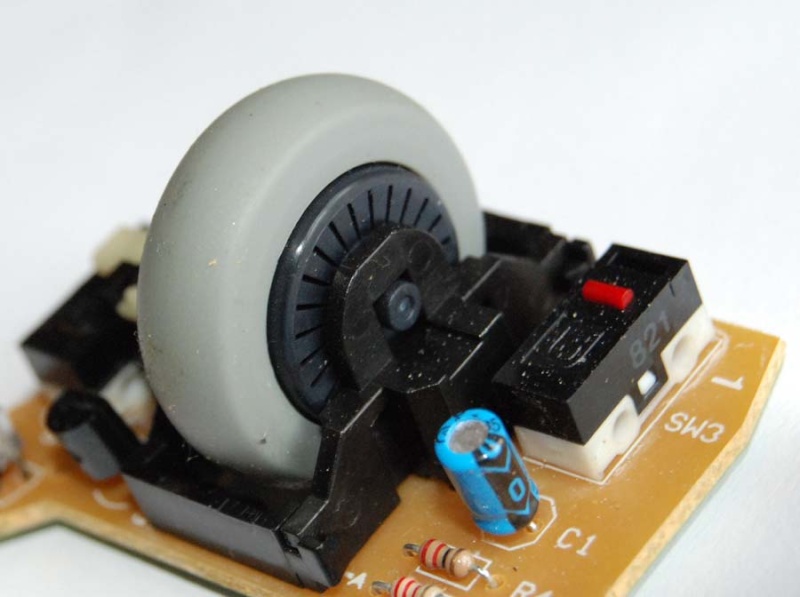

Dans deux souris, que j'ai démonté, j'ai un encodeur par infra-rouge, l'un possède 24 encoches, l'autre 48.
Je n'ai pas d'encodeurs mécaniques...
Chaque souris est différente
Voici les images :



Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://universartistiquedechristophedumortier.hautetfort.com/
stevelep

avatar

Nombre de messages : 512
Date d'inscription : 16/03/2008
Age : 43
Localisation : Neuchâtel LSGN, Suisse

MessageSujet: Re: Le plus petit encodeur du monde et gratuit en plus   Mar 17 Mar - 21:26

pour Tabar:

l faudrait pouvoir déclarer un tableau de variables avec sioc

Pas possible avec SIOC.

Mais tu peux stocker des valeurs dans 10 variables différentes
et avec une variable de mode choisir laquelle tu affiches

si mode = 1
display = var1

si mode = 2
display = var 2


etc...

Faut ruser avec SIOC

BOB


PS évidemment les valeurs s'effacent à la fermeture du SIOC ...
sauf si tu le programme dans le programme en valeur initiale VALUE=
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Le plus petit encodeur du monde et gratuit en plus

Revenir en haut Aller en bas

Le plus petit encodeur du monde et gratuit en plus
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» l’homme le plus petit du monde
» [SOFT] TUNEIN RADIO : Ecoutez plus de 50000 radios du monde entier [Gratuit/Payant]
» Le plus petit boitier du monde?
» [SOFT W8/RT - PETIT ROBERT] Dictionnaire [Gratuit]
» [SOFT] TIME OF DEATH : Calculer le temps restant avant la fin du monde 2012 [Gratuit]

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Air-Cockpit :: Réalisations électronique :: Autres-
Sauter vers:
