 Cockpit de F-16... en chantier

Aller en bas
Aller à la page : 1, 2, 3  Suivant
AuteurMessage
Goupil



Nombre de messages : 32
Date d'inscription : 15/05/2008
Age : 53
Localisation : Chambéry (73)

MessageSujet: Cockpit de F-16... en chantier   Ven 16 Mai - 0:16

Bonjour à tous,

Félicitations aux créateurs de ce forum !

Je vous fait un petit résumé de mon projet de cockpit de F16 :
j'ai commencé en janvier 2005... et c'est toujours pas fini !
Le concept est de faire un maximum de choses par moi même, quitte a m'éloigner
parfois de la réalité.
Bref ce n'est pas une réplique exacte... mais celà tente à s'en approcher.

quelques photos :









bon pour les photos... ça merdouille...pourtant le lien est correcte.
j'ai tout essayé... si quelqu'un à la soluce... je suis preneur - merci
d'avance (j'ai même suivi le tuto insérer une image... rien n'y fait)


sinon toute l'histoire est déjà bien racontée ici sur le forum de Checksix

bonne lecture (141 pages et plus de 1100 photos)

bonne construction à tous

Goupil


Dernière édition par Goupil le Mer 25 Juin - 2:57, édité 4 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.checksix-forums.com/showthread.php?t=104497
steph737

avatar

Nombre de messages : 725
Date d'inscription : 15/03/2008
Localisation : Antananarivo

MessageSujet: Re: Cockpit de F-16... en chantier   Ven 16 Mai - 7:54

Bonjour Goupil,

t'inquiètes pas pour les photos, un modo va t'arranger ça ! ( les balises [img] ne fonctionnent qu'avec l'hébergement interne, jettes un oeil à nouveau sur le tuto, mais les liens fonctionnent.

Je suis ton topic depuis un bout de temps, super boulôt, surtout que vous n'êtes pas nombreux à se lancer dans l'aventure et qu'il y a des contraintes spécifiques ( petits écrans, place dispo,déport d'affichage,...), et bravo pour la menuiserie.
Citation :
quitte a m'éloigner parfois de la réalité
Là tu es modeste...on en voit pas beaucoup des différences !

Bonne idée d'être passé ici, logiciel de simulation mis à part, il y a largement matière à échanger, notamment sur sioc

A bientôt !

_________________

S 18°55'25.12" E 47°31'20.38"


Dernière édition par steph737 le Ven 16 Mai - 9:06, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://steph737.blogspot.com
Nonolight
Admin
avatar

Nombre de messages : 1099
Date d'inscription : 15/03/2008
Age : 54
Localisation : Région parisienne

MessageSujet: Re: Cockpit de F-16... en chantier   Ven 16 Mai - 8:27

Bonjour Goupil et bienvenue parmi nous !

Je viens de règler ton problème de photos, maintenant on peut admirer ton travail ! Un grand bravo pour cette belle machine.
Comme Stef, je te trouve bien modeste par rapport au travail fourni ety c'est tout à ton honneur.

Nono

_________________
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://nonolight.free.fr
Guy AWV003

avatar

Nombre de messages : 10
Date d'inscription : 17/03/2008
Localisation : La Louvière Ht

MessageSujet: Re: Cockpit de F-16... en chantier   Ven 16 Mai - 11:19

Félicitation Goupil.
Alors là, après la lecture de ces 141 pages, je suis sur le... le, bon vous savez sur quoi !
Ah si j'avais les même informations pour faire mon "Beaver" mais rien venant du Québec...
Bien, je retourne à la lecture de ton "site" sur cette construction d'enfer (pas du chantier de Douarnenez :lol!: )
Encore "une" fois félicitation pour ton job.
Guy Awv003
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.airliners.net/open.file?id=1209327&size=L&width=1024&
icare11

avatar

Nombre de messages : 133
Date d'inscription : 17/03/2008
Age : 75
Localisation : 11800 Trèbes

MessageSujet: Re: Cockpit de F-16... en chantier   Ven 16 Mai - 12:29

Splendide, c'est plus que de la simulation c'est du modèle reduit ( même pas reduit d'ailleur).


JC
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
razmott

avatar

Nombre de messages : 246
Date d'inscription : 15/03/2008
Localisation : Laroque des Albères (66)

MessageSujet: Re: Cockpit de F-16... en chantier   Ven 16 Mai - 13:13

C'est du très grand art, Goupil. Une véritable encyclopédie par l'image de la construction d'un cockpit. Si tu veux bien, je mets d'office un lien dans la rubrique "quelques bons constructeurs" de mon site SimuCockpit http://www.simucockpit.com/
Claude
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.simucockpit.fr/
Guimay



Nombre de messages : 61
Date d'inscription : 15/03/2008
Age : 89
Localisation : Cruzy 34310 Hérault France

MessageSujet: chapeau........   Ven 16 Mai - 13:27

Bonjour Goupil,
Bonjour l'ARTISTE,
Quand je vois ou peut mener le modélisme.......... ça laisse réveur..............
J'ai commencé à regarder et lire 141 pages, et, je n'ai pas pu m'arrêter, c'est un vrai festival, un feu d'artifice.
Pouvoir suivre photo après photo une construction de cette qualité et voir petit à petit naitre un tel chef d'oeuvre a été pour moi une leçon de modestie et une invitation à persévérer dans le petit bricolage que j'ai entrepris.
Pour terminer, je ne connais pas ton âge, (et ne veux pas la savoir) mais je souhaite pour toi que tu puisses profiter de longues années de ce formidable simu qui t'a demander tant de travail.
Avec toutes mes amitiés.
Gilbert
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
orion33



Nombre de messages : 65
Date d'inscription : 16/03/2008

MessageSujet: Re: Cockpit de F-16... en chantier   Ven 16 Mai - 13:30

Content de te voir ici, j'espionne depuis longtemps le forum de checkSix et suivi ton projet, du beau boulot !!
Welcome :cheers:
Pat
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://arcoa.over-blog.com/
boutondair

avatar

Nombre de messages : 413
Date d'inscription : 17/03/2008
Age : 48
Localisation : Matha - Charente Maritime

MessageSujet: Re: Cockpit de F-16... en chantier   Ven 16 Mai - 16:48

Bonjour goupil,
Que dire après tous ces compliments, BRAVO DE TOUTE BEAUTE, bonne continuation

David :cheers:
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Pogo

avatar

Nombre de messages : 24
Date d'inscription : 15/03/2008
Localisation : Auvergne

MessageSujet: Re: Cockpit de F-16... en chantier   Ven 16 Mai - 19:29

Bonsoir,

Juste 2 mots :

Bravo !!! et continues.

a+Pogo
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://737project.com/
Goupil



Nombre de messages : 32
Date d'inscription : 15/05/2008
Age : 53
Localisation : Chambéry (73)

MessageSujet: Re: Cockpit de F-16... en chantier   Sam 17 Mai - 3:43

Merci pour votre accueil très sympatique et plein d'encouragements. (et
merci pour le coup de baguette magique qui à fait apparaitre les photos)

Je
dois remercier aussi tous les prédesseurs qui eux aussi, en publiant
leurs projets, leurs recherches sur le web mon permis de me lancer dans
l'aventure "cockpit"

Quelques infos techniques pour compléte cette intro :

j'utilise 2 PC :
1) un "gros" pour :
- l'affichage (tripleHead2go et 3 écran 21" 4/3) et pour les 2 MFD (2 écrans 10,4" sur la deuxieme carte vidéo.
- les simus (essentiellement Falcon4 AF ou OF et Flightsim 2004)
-
le joystick : un Gougar de Thrustmaster modé en FCC1(le joystick ne
bouge pas mais la force imprimée dessus remplace le mouvement) + un
palonnierSimped avec freins.
- j'utilise 2 cartes USB X-Key pour
transmettre des ordres au jeu par l'intermédiaire des boutons, inter,
etc (vraiment très simple à utiliser et finalement très puissant)
-
et le système UCC (pour l'instant développé uniquement pour Falcon par
Shark Noir sur checksix) ce systeme récupère certaines données du jeu,
par exemple l'état d'un voyant de panne... et permet d'allumer le même
voyant dans le cockpit. (c'est super bien fait)

2) Le deuxième "vieux" PC ne sert qu'a l'affichage de la console centrale (reprenant les instrument à cadrans analogique)

Pour
info, je n'y connais vraiment rien en électronique... je sais juste
souder des fils... c'est donc des notions d'électricité que j'ai du
appliquer pour la mise en œuvre des panels et autres bazars
électronique. Ne vous décourager donc pas si vous êtes dans mon cas...
on peut finalement arriver à faire des choses plustôt surprenante sans
tout comprendre. En plus les vrai pros en la matière sont toujours
prêts à aider (merci à eux).

Par rapport à la durée plustôt
importante de ce projet (toujours pas fini)..., j'ai deux chantier en
cours : je retappe une maison depuis 6 ans... et le celui du cockpit
depuis début 2005. (ça change de la maçonnerie).
Et comme le cockpit
ne pourra être mis en place que dans la future maison... le cockpit
n'est pas la premiere priorité... mais me permet de bien me changer les
idées.

Et puis cette longue période de constuction celà m'a
permis d'intégrer des possibilités que je n'avais pas vraiment
envisagées au départ : 3 écrans panoramiques pour Falcon (et autres
simus), un FCC pour le cougar, les panels qui donne la vie à l'animal
et bien sûr l'UCC qui est le deuxieme cœur du du bestiau (ou
inversement).

Cette "éternité" me permet aussi d'étaler dans le
temps les dépenses... histoire de les rendres moins douloureuses... et
de prendre le temps de recommencer un élément, lorsque je ne suis pas
satisfait du résultat

il m'a bien fallut aussi prendre le temps
de comprendre, (au moins un peu), le fonctionnement de certains
domaines qui n'était pas vraiment évidents pour moi (X-Key, cablage
électrique, UCC.... et même fonctionnement du F16)

mais je
m'éclate aussi bien en construisant le bidule, qu'en jouant puisqu'une
bonne partie des panels, les mfd, et maintenant l'ucc, fond déjà partie
de mon environnement de simulation ... même si je ne suis pas encore
vraiment assi sur le siège éjectable.

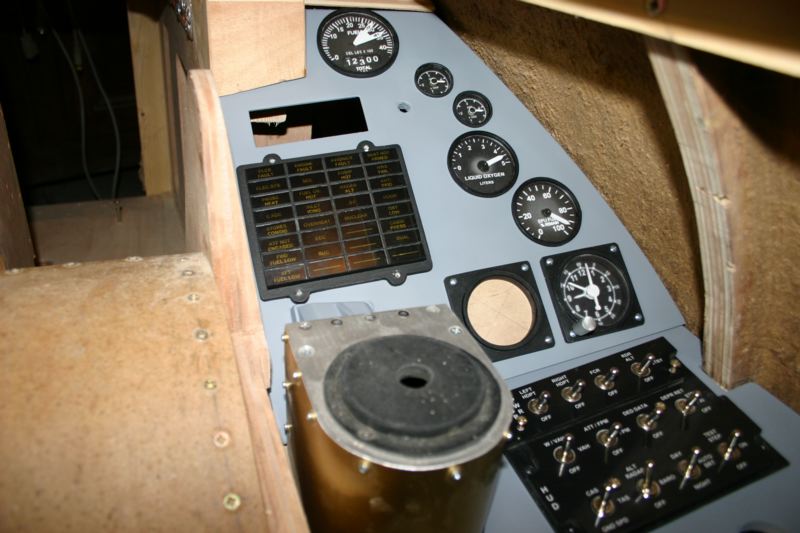

une petite photos ...
juste pour le fun : (il y a des boutons qui fonctionnent, l'UCC qui
peut allumer chaque voyant du tableau des pannes, une montre qui
fonctionne toute seule... et des instruments completement factices)




Merci encore de votre accueil... et si vous avez des questions ... j'essayerai volontier d'y répondre

et bonne continuations dans vos projets !


Dernière édition par Goupil le Mar 22 Juil - 2:20, édité 3 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.checksix-forums.com/showthread.php?t=104497
Tatoo

avatar

Nombre de messages : 9
Date d'inscription : 23/03/2008

MessageSujet: Re: Cockpit de F-16... en chantier   Sam 17 Mai - 10:42

Salut

C'est vraiment du super travail, plus que du bricolage, c'est du grand art...

chapeau bas...

Et bonne continuation...

bye
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
kikicoptere

avatar

Nombre de messages : 265
Date d'inscription : 07/05/2008
Age : 42
Localisation : La Garde

MessageSujet: Re: Cockpit de F-16... en chantier   Sam 17 Mai - 13:19

Salut Goupil!

C'est impressionnat ce que tu réalises, ça fait à coup sûr des envieux dont je fais partie (ne mets jamais ton adresse, tu riques d'être cambriolé )

Si tu veux deux autres projets, il y a aussi des travaux à faire dans ma maison, et je gamberge toujours pour savoir par quoi je vais commencer mon cockpit!!!

Sinon, j'ai aussi les cougar. Le FCC c'est un retour de force, c'est ça? Es-tu embêté par le jeu du stick? J'ai vu avec Rattle-Snake, il a installé les über cougar version II je crois, mais 400 euros, ça m'embête un peu, je rpéfère faire autre-chose pour le cockpit avec. As-tu une autre solution à me proposer, à tout hasard, j'ai déjà rajouté des plaques d'alu, mais le souci est que le stick n'est plus assez fluide, j'ai des points bloquants!!!

Pour ton HUD de simu, tu penses mettre un système qui va te le placer directement dans tes deux verres?

Super ce cokpit

Vivement la suite

Alexis
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://kikicoptere.over-blog.com/
Clavier

avatar

Nombre de messages : 8
Date d'inscription : 13/04/2008
Localisation : Ploeren

MessageSujet: Re: Cockpit de F-16... en chantier   Sam 17 Mai - 17:10

Bravo collègue .....
j'ai posté aussi ici
dépêche toi de finir ,c'est super de voler virtuel dans un cockpit après on ne peut plus s'en passer !
Falcon rules......
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Goupil



Nombre de messages : 32
Date d'inscription : 15/05/2008
Age : 53
Localisation : Chambéry (73)

MessageSujet: Re: Cockpit de F-16... en chantier   Dim 18 Mai - 2:10

Pour kikicoptere :

le mode FCC (pour le Cougar) n'est pas un retour de force ; aucune sensation n'est transmise à la main du "pilote".

En fait c'est un ensemble de capteur des foces exercées sur la poignée du joystick qui elle est maintenant completement fixe (donc plus de jeu du à la mauvaise qualité des materiaux Thrustmaster)

En gros, j'exerce une force en poussant le stick vers l'avant... il ne bouge pas mais analyse cette force et comprend que je souhaite faire baisser le nez de l'avion... avec ce systeme la main et l'avant bras ne bougent plus... avec un peu d'habitude c'est plus précis...(surtout dans la réalité)

Je me suis équipé avec ce systeme pour 2 raisons
1) mon joystick avait un jeu énorme
2)) dans le cockpit du F16 si tu place un joystick à la bonne hauteur et avec un mécanisme à inclinaison ... tu ne peux pas l'incliner à droite à cause de la paroie du cockpit... (ce qui est génant)

pour le HUD il est fictif mais tombe pile poile en face de l'affichage du HUD à l'écran... ça donne à peu près la photo suivante :



a+

(désolé mais je n'arrive toujours pas à mettre directement une photo... merci d'avance) [ C'est corrigé ! Nonolight ]


Dernière édition par Goupil le Dim 25 Mai - 1:36, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.checksix-forums.com/showthread.php?t=104497
kikicoptere

avatar

Nombre de messages : 265
Date d'inscription : 07/05/2008
Age : 42
Localisation : La Garde

MessageSujet: Re: Cockpit de F-16... en chantier   Dim 18 Mai - 15:34

Salut Goupil!

Merci pour ces infos, par contre peux-tu me redire où je peux trouver ce FCC?

@+
Alexis
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://kikicoptere.over-blog.com/
Concorde fan

avatar

Nombre de messages : 253
Date d'inscription : 17/03/2008
Age : 47
Localisation : Nantes

MessageSujet: Re: Cockpit de F-16... en chantier   Lun 19 Mai - 1:32

Bravo pour ton travail: Superbe.
Petite question technique sur tes lisses que tu assembles sur les couples du fuselage.
Quel bois, quelle épaisseur, quelle colle, etc ???
Cordialement

François
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://pagesperso-orange.fr/cockpit.francois/concorde/Concorde.h
Goupil



Nombre de messages : 32
Date d'inscription : 15/05/2008
Age : 53
Localisation : Chambéry (73)

MessageSujet: Re: Cockpit de F-16... en chantier   Lun 19 Mai - 1:48

Merci Nonolight pour la photo
Pour Kikicoptere : j'ai acheter le mode FCC1 d'occasion , il n'est plus fabriquer MAIS tu peux te procurer le mode FCC 2 (il est encore plus compact)
c'est une fabrication artisanale il y aura peut-etre un délais important. (environ 300 euros)
Il faut contacterArend sur le site : (il y a plein de choses interessantes sur son site)

http://www.eaglevision.nu/

tu peux déjà voir la lise de tous les modes dispo pour le Cougar (dont le FCC2) : ici sur Checksix

tiens, il y en a un sur ebay (Cougar + FCC2) :
ici

sinon mon petit projet a un peu progressé : a voir en détail :
ici sur Checksix


(encore raté pour la photo.... désolé... ) [ Mais non ! Nono est toujours là ! ]

à bientôt
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.checksix-forums.com/showthread.php?t=104497
Nonolight
Admin
avatar

Nombre de messages : 1099
Date d'inscription : 15/03/2008
Age : 54
Localisation : Région parisienne

MessageSujet: Re: Cockpit de F-16... en chantier   Lun 19 Mai - 8:38

Tu vas chercher tous les détails dis moi ! 8)
C'est une bonne façon d'être immergé totalement
Bravo!

Nono

_________________
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://nonolight.free.fr
Goupil



Nombre de messages : 32
Date d'inscription : 15/05/2008
Age : 53
Localisation : Chambéry (73)

MessageSujet: Re: Cockpit de F-16... en chantier   Lun 19 Mai - 13:48

bonjour,

Pour Concorde Fan :

l'habillage est en baquettes de sapin 9 x 9 ; 12 X 9 ; 15 X 9 mm selon contrainte de la courbure.

elles sont placées une à une (c'est long mais très facile à faire),collées (colle blanche), percées puis vissées (pendant le séchage) sur chaque couple. ensuite j'ai retiré les vis j'ai re-percé 3,7 mm et remplacé par un tourillon en hêtre de 4 mm de diamètre et d'environ 3 cm de long (comme ça, au ponçage il n'y a que du bois... alors que si on laisse les vis... ça fera une bosse sur chaque couple au niveau des (nombreuses) vis

comme le ponçage fait parfois diminuer l'épaisseur de l'habillage, j'ai enduit l'interieur d'un mélange de colle blanche et de sciure de bois... en plusieurs couches fines pour pas que celà ne mette pas une éternité à sécher. cela fait une sorte d'aglo de bois à l'interieur.

Ne pas utiliser cet enduit sur les surface visible , car cet enduit est impossible à poncer (bien que très dur une fois sec, l'échauffement lors du ponçage ramoli la colle à bois et tu te retouves à poncer de la pate à modeler....

c'est long à faire je le redit...mais c'est super facile à mettre en œuvre.
c'est très solide, très stable.

a+


Dernière édition par Goupil le Dim 19 Avr - 2:28, édité 2 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.checksix-forums.com/showthread.php?t=104497
Concorde fan

avatar

Nombre de messages : 253
Date d'inscription : 17/03/2008
Age : 47
Localisation : Nantes

MessageSujet: Re: Cockpit de F-16... en chantier   Mer 21 Mai - 1:08

Goupil a écrit:
bonjour,
Pour Concorde Fan :
a+

Merci pour les explications.
J'ai parcouru toutes les pages de ton projet depuis.
Ah bas le copyright mais c'est certain que je vais te piquer des idées...bon j'espère que tu m'en veux pas on fait pas le même cockpit.
Très, très cordialement
François
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://pagesperso-orange.fr/cockpit.francois/concorde/Concorde.h
Rama853



Nombre de messages : 33
Date d'inscription : 26/03/2008
Age : 30
Localisation : Douai, 62

MessageSujet: Re: Cockpit de F-16... en chantier   Sam 24 Mai - 0:55

y'a pas de mots...... c'est tout simplement magnifique
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Goupil



Nombre de messages : 32
Date d'inscription : 15/05/2008
Age : 53
Localisation : Chambéry (73)

MessageSujet: Re: Cockpit de F-16... en chantier   Mer 18 Juin - 0:56

Bonjour à tous et merci pour les encouragements

n'ayant que très peu de temps à consacrer à mon projet... pas de grande avancée
j'ai presque fini le support rabatable pour le poignet droit
ça donne ça :



on notera quand même une belle progression puisque j'arrive à mettre mes photos en ligne tout seul !!!
enfin je ne sais pas si j'y suis réelement pour quelque chose...

à bientôt

Goupil
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.checksix-forums.com/showthread.php?t=104497
Goupil



Nombre de messages : 32
Date d'inscription : 15/05/2008
Age : 53
Localisation : Chambéry (73)

MessageSujet: Re: Cockpit de F-16... en chantier   Mer 18 Juin - 21:52

Bonjour à tous,

et une fois mis en place voilà ce que ça donne :



quelques autres photos ici : http://www.checksix-forums.com/showthread.php?t=104497&page=142

Goupil
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.checksix-forums.com/showthread.php?t=104497
Papa Charlie

avatar

Nombre de messages : 528
Date d'inscription : 16/03/2008
Age : 49
Localisation : Haute-Savoie

MessageSujet: Re: Cockpit de F-16... en chantier   Mer 18 Juin - 22:47

Bienvenue Goupil,
J'ai moi aussi suivi l'intégralité de ton aventure sur le forum de Check-Six, auquel je participe de temps en temps... sous un autre pseudo.
Bravo pour la qualité de ton travail, et merci d'en faire profiter les simeurs "civils"
Philippe
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.everyoneweb.fr/papacharlie/
Contenu sponsorisé




MessageSujet: Re: Cockpit de F-16... en chantier

Revenir en haut Aller en bas

Cockpit de F-16... en chantier
Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant
 Sujets similaires
-
» chantier, pelleteuse et compagnie ...
» Sondes (T et HR) pour chantier de murale
» Chantier naval de Laurent : LCT (6)
» Avis de marché - Marseille (13) - Musée d'histoire de Marseille - chantier des collections du Musée d'histoire de Marseille pour le transfert de ses collections dans ses réserves et dans le cadre de la rénovation du Musée.
» Chantier à Las Vegas

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Air-Cockpit :: Conceptions de cockpits :: Cockpit partiel ou entier-
Sauter vers:
