 Fabrication gauges avec servos

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Kelt760



Nombre de messages : 285
Date d'inscription : 15/03/2008
Localisation : Saclay

MessageSujet: Fabrication gauges avec servos   Mer 9 Avr - 15:08

Bonjour à tous

Pour notre Baron58, les instruments principaux seront sans doute disposés sur écran via FSXPand (bien que je n'arrive pas à fabriquer un panel sur mon ordi portable pour tester).

Mais pour les instruments moteurs, on pense à les fabriquer à l'aide de servos, reliés une carte IOCard USB Servos, puisque nous sommes en SIOC.

Avez-vous des informations, des plans, des mises en garde à ce sujet ? On recense toutes les idées !!!

(Vous pouvez nous envoyer des docs, si vous en avez, sur le mail de projet : grandpc [at] club.fr)

Merci !

Les 2 Pierre

_________________
www.simubaron.fr (attention adresse modifiée), le site des 2 Pierre. Venez nous voir !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.simubaron.new.fr
steph737

avatar

Nombre de messages : 725
Date d'inscription : 15/03/2008
Localisation : Antananarivo

MessageSujet: Re: Fabrication gauges avec servos   Mer 9 Avr - 17:23

Il y a quelques tutos sur opencockpit ( gauges de flap double ici ) et sinon la doc de montage des gauges en kit de simkits à télécharger peut donner des idées.

toujours sur opencockpit,
gauge flap 1 aiguille , il y a le code sioc qui va avec, intéressant car cette gauge est tout sauf linéaire, donc chaque portion de cadran est traité par une formule spécifique, un principe surement utile sur certaines gauges moteurs ou altimétriques ( RA )

Faut essayer de soigner le rétro-éclairage du fond et l'éclairage par devant ( un peu nécessaire pour voir les aiguilles ) , et imprimer les fonds sur un transparent ( ou deux ),

voilà mon premier essai :




_________________

S 18°55'25.12" E 47°31'20.38"
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://steph737.blogspot.com
trajector



Nombre de messages : 13
Date d'inscription : 17/03/2008
Age : 73
Localisation : morbihan

MessageSujet: gauges   Mer 9 Avr - 17:43

bonjour à tous.
voici un lien qui peut vous intéresser pour la construction de "gauges" avec servo.

http://pdgnr.free.fr/flight/smallgau.htm

je posséde aussi une planche jpeg avec tous les "gauges" moteurs pour baron 58.
je suis aujourd'hui dans la construction d'une gauge à double aiguilles. Il me reste à résoudre
le problème de fabrication des aiguilles. J'ai pour l'instant l'idée d'utiliser des dents de peigne.

Jean-Gilles
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Kelt760



Nombre de messages : 285
Date d'inscription : 15/03/2008
Localisation : Saclay

MessageSujet: Re: Fabrication gauges avec servos   Mer 9 Avr - 18:21

Merci pour vos réponses !

Jean-Gilles, je suis bien sûr très intéressé !

D'une part pourrais-tu me faire parvenir ta planche jpeg à grandpc [@] club.fr ?

D'autre part, pourrais-tu me dire quels engrenages tu as commandé et où (j'imagine qu'il y a plusieurs rapports de réduction selon les gauges). Je suis sur le point de faire une commande chez gotronic...

Est-ce ton site que tu... cites ? il n'y figure pas de nom. Mais le montage paraît astucieux. Il faut juste corriger l'adresse du Forum qui pointe encore sur Francesim...

Pierre

_________________
www.simubaron.fr (attention adresse modifiée), le site des 2 Pierre. Venez nous voir !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.simubaron.new.fr
Nonolight
Admin
avatar

Nombre de messages : 1099
Date d'inscription : 15/03/2008
Age : 53
Localisation : Région parisienne

MessageSujet: Re: Fabrication gauges avec servos   Mer 9 Avr - 18:58

Citation :
Est-ce ton site que tu... cites ? il n'y figure pas de nom. Mais le montage paraît astucieux. Il faut juste corriger l'adresse du Forum qui pointe encore sur Francesim...
Bonjour Pierre, le site est celui de Robert qui vient nous rendre visite sur notre forum par sauts de puces. Mais c'est une puce savante crois moi !

Nono
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://nonolight.free.fr
trajector



Nombre de messages : 13
Date d'inscription : 17/03/2008
Age : 73
Localisation : morbihan

MessageSujet: gauges   Mer 9 Avr - 19:26

bonjour Pierre

je croyais avoir répondu mais mon message n'est pas passé. Mauvaise manip sans doute,
je recommence.

pour l'intérêt de tous:

mes engrenages je les ai achetés chez Selectronic car c'est le seul fournisseur que j'ai trouvé
qui pouvait fournir des engrenages module .5 (diamètre deux fois plus petit que le module 1)
voici le lien :

http://www.selectronic.fr/soussousfamille.asp?fam_ref=16&sfam_ref=60&ssfam_ref=10

Quant aux rapports:

Oil (temp press) ouverture 90 (le servo tourne sur 180) rapport 2/1 pignons 15 et 30 (2 fois car 2 aiguilles)
Temp (CHT EGT) idem

Fuel flow ouverture 240 rapport 1,33 pignons 25 et 18
RPM idem

Man Press ouverture 270 rapport 1.5/1 pignons 20 et 30

les planches sont parties.

Jean-Gilles
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Kelt760



Nombre de messages : 285
Date d'inscription : 15/03/2008
Localisation : Saclay

MessageSujet: Re: Fabrication gauges avec servos   Mer 9 Avr - 19:39

Super, merci Jean-Gilles. Planches recues !

Avec ça, tes spécifs pour les engrenages et le site de Robert (merci Nono pour la référence), on devrait arriver à faire quelque chose !

On va commander une carte USB servo et je vous tiendrai au courant.

Cette communauté est vraiment extraordinaire, vous êtes tous géniaux :D

(Un des) 2 Pierre

_________________
www.simubaron.fr (attention adresse modifiée), le site des 2 Pierre. Venez nous voir !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.simubaron.new.fr
Papa Charlie

avatar

Nombre de messages : 528
Date d'inscription : 16/03/2008
Age : 48
Localisation : Haute-Savoie

MessageSujet: Re: Fabrication gauges avec servos   Mer 9 Avr - 22:35

Bonsoir à tous,
A propos d'engrenages, connaissez-vous un site sur lequel on puisse calculer les rapports entre deux engrenages (je ne sais pas si je suis assez clair là...) ?
Il y a quelques années, je me souviens d'un site (ou un fichier excel) qui permettait de le faire.
J'en ai besoin car j'envisage de créer une poignée de frein "à main", comme sur le Tecnam P92 de mon aéro-club, reliée à un potentiomètre, sauf que ce dernier fait quasiment un tour alors que la poignée ne doit se déplacer dans le même temps que sur 1/4 de tour environ.
A moins que vous ne puissiez me donner une formule de calcul.
Merci d'avance.
Philippe
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.everyoneweb.fr/papacharlie/
pierre01



Nombre de messages : 84
Date d'inscription : 20/03/2008
Age : 71
Localisation : Vers Vesoul (70 Haute-Saône)

MessageSujet: Re: Fabrication gauges avec servos   Mer 9 Avr - 23:11

Hello,

trajector, Chez Conrad tu trouves des aiguilles : http://www.conrad.fr/webapp/wcs/stores/servlet/CatalogSearchFASResultView?fh_view_size=24&fh_eds=%c3%9f&fh_sort_order=-1&fh_sort_by=pr_name&fh_reffacet=categories&fh_location=%2f%2f10001%2ffr_FR%2fcategories%3c%7b19324%7d&fh_refview=home&fh_search_pass=search2location&fh_search=&catalogId=10001&storeId=10001&langId=-2&fct_ignore=1

Peut-être y a t-il celle que tu cherches ... 8)
Je m'associe à kelt760 pour les remerciement concernant les planches :lol!:

Une question : Les servo moteur font-il du bruit ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
steph737

avatar

Nombre de messages : 725
Date d'inscription : 15/03/2008
Localisation : Antananarivo

MessageSujet: Re: Fabrication gauges avec servos   Jeu 10 Avr - 6:28

Papa Charlie a écrit:
Bonsoir à tous,
A propos d'engrenages, connaissez-vous un site sur lequel on puisse calculer les rapports entre deux engrenages ....
Philippe

Quelques définitions ici : http://cncloisirs.com/Construction/Engrenages

Mais le plus simple est de d'utiliser le rapport du nombre de dents suivant l'exemple de Trajector :

R = N1/N2 , si tu peux un R = 1/4, il te faut un pignon qui ait 4 fois moins de dents que ta roue, ex 10/40

Ensuite si tu veux connaitre l'entraxe , tu utilise la formule du diamètre primitif ( qui est donc comme expliqué dans le lien le diamètre théorique de contact ) :

m le module, tu as : D = m x N, l'entraxe sera de m x (N1+N2) / 2 , dans notre exemple avec un module de 1 ça donnerait 25 mm

_________________

S 18°55'25.12" E 47°31'20.38"
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://steph737.blogspot.com
Papa Charlie

avatar

Nombre de messages : 528
Date d'inscription : 16/03/2008
Age : 48
Localisation : Haute-Savoie

MessageSujet: Re: Fabrication gauges avec servos   Jeu 10 Avr - 9:43

Merci beaucoup Steph.
Philippe
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.everyoneweb.fr/papacharlie/
trajector



Nombre de messages : 13
Date d'inscription : 17/03/2008
Age : 73
Localisation : morbihan

MessageSujet: Re: Fabrication gauges avec servos   Sam 12 Avr - 19:26

Bonjour à tous.

Pour répondre à Pierre01 les aiguilles de chez Conrad ne sont pas géniales,
j'ai préféré fabriquer les miennes avec des dents de peigne et une rondelle
de PVC. Voici quelques photos d'une "gauge" à double lecture.

je n'ai pas encore peints mes aiguilles.

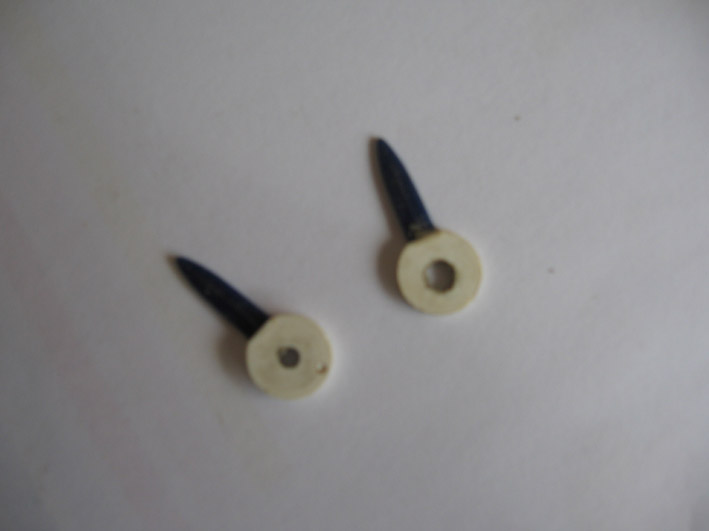

les aiguilles

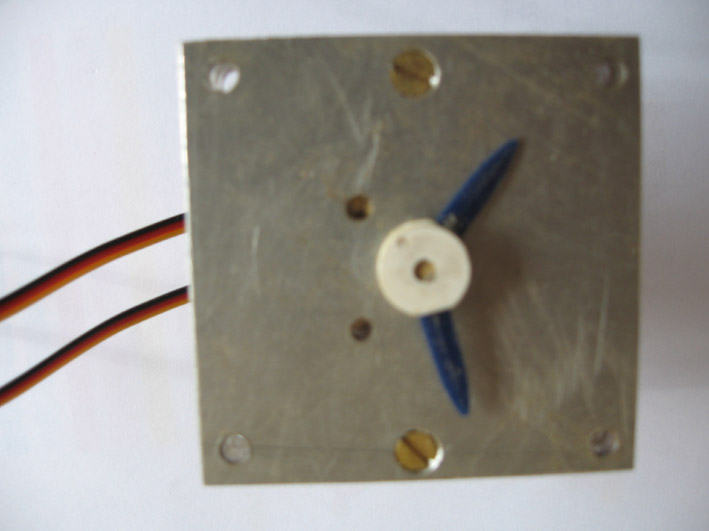

voila c'est ma première construction, il me reste à peaufiner les détails:
peinture et cadran
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Kelt760



Nombre de messages : 285
Date d'inscription : 15/03/2008
Localisation : Saclay

MessageSujet: Re: Fabrication gauges avec servos   Sam 12 Avr - 19:47

Super, merci pour les photos ! Ton montage paraît simple, je crois que je vais copier sur mon voisin :oops:

Juste une question, comment fais-tu tenir l'axe métal sur l'axe de sortie du servo ? As-tu collé ? Et quels sont les diamètres de tes axes ?

As-tu vu aussi http://home.exetel.com.au/flightsim/myweb3/images/Gauge_Components.jpg (et autres photos du même site, du beau boulot le gars)? Il semble qu'il ait trouvé des pignons à mettre directement sur l'axe (il y a un set chez Hitec, 3,5 euros l'unité ?), mais je ne comprends pas non plus comment ils sont fixés. Peut-être a-t-il rallongé l'axe...

Pierre

_________________
www.simubaron.fr (attention adresse modifiée), le site des 2 Pierre. Venez nous voir !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.simubaron.new.fr
trajector



Nombre de messages : 13
Date d'inscription : 17/03/2008
Age : 73
Localisation : morbihan

MessageSujet: Re: Fabrication gauges avec servos   Sam 12 Avr - 20:42

Bonjour Pierre

les axes sont en laiton, et on respectivement 3 et 4 mm de diamètre. l'axe de 4 est un tube (diamètre intérieur 3)
profilé que l'on trouve dans toutes les grandes surfaces de bricolage.

La liaison avec le servo:

les servos sont livrés avec un palonnier qui s'adapte sur la sortie crantée du servo.
J'ai collé les axes de 3, avec de l'araldite, sur ces palonniers. Ainsi mes axes restent démontables par
rapport au servo.

Jean-gilles
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pierre01



Nombre de messages : 84
Date d'inscription : 20/03/2008
Age : 71
Localisation : Vers Vesoul (70 Haute-Saône)

MessageSujet: Re: Fabrication gauges avec servos   Dim 13 Avr - 1:35

Ce n'est qu'une idée parmis tant d'autres, ceci dit comme il me fallait un mouvement, je me suis commande celui livré avec un jeux et je verrai s'il est possible d'en faire quelque chose ... A suivre !

Personne peux nous dire si ces servos font du bruit en fonctionnement, car en fait, ils tournent souvent non ?
Et comme il y en a 14 pour un Baron ... ça risque de faire quelques beaux gasouillis !

A+
Pierre.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
steph737

avatar

Nombre de messages : 725
Date d'inscription : 15/03/2008
Localisation : Antananarivo

MessageSujet: Re: Fabrication gauges avec servos   Dim 13 Avr - 7:33

Les miens font un peu de bruit , mais pas plus que les ventilateurs des alim et des cartes graphiques des PC....( personnellement je ne suis pas gâté par la qualité des alims que je trouve ici...)

J'imagine que ça doit dépendre aussi un peu de la qualité des servos ( mais on a tendance à acheter les moins chers...)
Il faut aussi faire attention à ce que les pignons n'engrènent pas trop serrés, sinon ça force sur le servo et le bruit augmente.

Je pense qu'une fois montés derrière le MIP, et en utilisation normale ( y'a le bruit du moteur....) ça ne doit pas être trop génant.

Reste la solution de faire un boitier arrière si vraiment ça gène trop ...

Intéressant le site signalé par Kelt, le gars fait ses pignons lui-même !

_________________

S 18°55'25.12" E 47°31'20.38"
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://steph737.blogspot.com
Nonolight
Admin
avatar

Nombre de messages : 1099
Date d'inscription : 15/03/2008
Age : 53
Localisation : Région parisienne

MessageSujet: Re: Fabrication gauges avec servos   Dim 13 Avr - 11:06

Bonjour à vous,

Citation :
Personne peux nous dire si ces servos font du bruit en fonctionnement, car en fait, ils tournent souvent non ?
Et comme il y en a 14 pour un Baron ... ça risque de faire quelques beaux gasouillis !
Sur mon Cessna 182 RG, il y avait 27 servos. Avec le fond sonore , on ne les entendait pas du tout. Les servos utilisés étaient les moins chers du marché +/- 7 euro piece.
En règle générale les aiguilles bougent peu et donc ne produisent que très peu voir aucune nuisance.


A+

Nono
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://nonolight.free.fr
PIerre



Nombre de messages : 31
Date d'inscription : 16/03/2008

MessageSujet: Re: Fabrication gauges avec servos   Sam 19 Avr - 20:59

bonjour,

hola il me semble que vous vous emballez bcp pour les gauges, elles sont bcp plus faciles a fabriquer que vous ne l'imaginez, le point le plus difficile est la face avant et les aiguilles, alors pour la face avant, ne vous embêtez pas, j'ai acheté les miennes chez Simkits, un lot de 10, pour la mécanique j'avais fait une présentation en Visio, je peux la transformer en PDF, pour ceux que ça intéresse.

Les aiguilles, j'ai essayé bcp de chose pour finir par des aiguilles faites maison, les roues dentées que j'utilise sont de chez Gotronic donc double étage, je coupe donc le petit engrenage, et je colle dessus une aiguille que j'avais réalisé par paquet de 10 coupé au ciseaux dans un feuille d'alu, et ajusté a la lime.

La réalisation s'inspire énormément de celle de Robert, (sur le site cité plus haut).

Le rapport des engrenages est donné par N1/Z1 = N2/Z2, N étant le nbre de dents, Z le diamètre, mais ... ça ne sert a rien puisque les gauges s'ajuste avec une interface VB donc le rapport des roues dentées importent peut...

A bientot

Pierre
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Nonolight
Admin
avatar

Nombre de messages : 1099
Date d'inscription : 15/03/2008
Age : 53
Localisation : Région parisienne

MessageSujet: Re: Fabrication gauges avec servos   Dim 20 Avr - 1:20

Citation :
alors pour la face avant, ne vous embêtez pas, j'ai acheté les miennes chez Simkits, un lot de 10
Attention, il me semble que Simkits ne vend plus de pièces détachées comme avant !

Nono
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://nonolight.free.fr
steph737

avatar

Nombre de messages : 725
Date d'inscription : 15/03/2008
Localisation : Antananarivo

MessageSujet: Re: Fabrication gauges avec servos   Dim 20 Avr - 7:55

Il semble même qu'ils ne vendent plus que leurs gauges USB en kit, ce qui permet éventuellement de faire une gauge complète et de récupérer toutes les autres faces avant (74 dans le kit ) et des aiguilles ( mais pas forcément les mêmes ). Pour un bimoteur, l'achat de 2 kits s'impose dans ce cas. Une solution intermédiaire en quelque sorte.

_________________

S 18°55'25.12" E 47°31'20.38"
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://steph737.blogspot.com
stevelep

avatar

Nombre de messages : 512
Date d'inscription : 16/03/2008
Age : 43
Localisation : Neuchâtel LSGN, Suisse

MessageSujet: Re: Fabrication gauges avec servos   Dim 20 Avr - 11:38

En fait Simkits vend toujours des pièces détachées, mais elles ne sont plus dans la liste des produits.
Il faut écrire un mail au support et demander ce que tu veux, ensuite il te donne le prix et
tu vas acheter des coupons-valeurs dans le shop.

Voila

BOB
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Kelt760



Nombre de messages : 285
Date d'inscription : 15/03/2008
Localisation : Saclay

MessageSujet: Re: Fabrication gauges avec servos   Dim 20 Avr - 13:20

Pierre,

A combien te sont revenues les faces avant de chez simkits ? cela nous simplifierait sans doute la vie si ce n'est pas trop cher. Qu'as-tu exactement pour ce prix (entourages, verres, fond...) ? :roll:

La présentation en PDF m'intéresse, tu peux l'envoyer à grandpc [at] club.fr, stp ?

On n'est pas aussi forts que toi en informatique, donc on va passer par une (ou plutôt 2) carte(s) USBServo d'OpenCockpit, et fabriquer le mécanisme.

Un des 2 (autres) Pierre

_________________
www.simubaron.fr (attention adresse modifiée), le site des 2 Pierre. Venez nous voir !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.simubaron.new.fr
Nonolight
Admin
avatar

Nombre de messages : 1099
Date d'inscription : 15/03/2008
Age : 53
Localisation : Région parisienne

MessageSujet: Re: Fabrication gauges avec servos   Dim 20 Avr - 14:11

Citation :
La présentation en PDF m'intéresse, tu peux l'envoyer à grandpc [at] club.fr, stp ?
N'hésite pas à le mettre également ici pour la communauté !

Nono
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://nonolight.free.fr
tabar57

avatar

Nombre de messages : 125
Date d'inscription : 17/03/2008
Age : 61
Localisation : Doncourt les conflans Meurthe et moselle

MessageSujet: Re: Fabrication gauges avec servos   Mer 30 Juil - 13:49

Bonjour à tous,

Pardonnez moi de revenir à la charge sur un sujet ancien, mais est ce quelqu'un parmi vous pourrait me donner une référence exacte de servo qui colle bien avec la carte Usb servo Opencockpit et qui a donc déjà testé cela ?

Merci pour vos réponses
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://tabar57.blog4ever.com
icare11

avatar

Nombre de messages : 133
Date d'inscription : 17/03/2008
Age : 74
Localisation : 11800 Trèbes

MessageSujet: Re: Fabrication gauges avec servos   Mer 30 Juil - 14:28

Bonjour Tabar57,

Je pense que n'importe quel servo peut convenir, j'ai utilisé des anciens servos que j'ai récupéré quand je faisait de la radiocommande et ça fonctionne très bien , surtout si cela sert a faire bouger une aiguille, il suffit seulement de recâblé la prise pour quelle s'adapte sur la carte USBServos.

JC
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Fabrication gauges avec servos

Revenir en haut Aller en bas

Fabrication gauges avec servos
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» probléme avec servo frein gaz
» hydro jet maison
» Set-up de starter (levain)
» porteur et son dragster
» Un voilier pour apprendre

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Air-Cockpit :: Réalisations mécanique :: Tableau de bord-
Sauter vers:
